Infra Cas Elevator Door Detector THY-LC-917

Sharaxaad Gaaban:

Faahfaahinta Alaabta

Tags Product

Qiyaasta Alaabta

Magaca Alaabta	daah iftiinka wiishka
Dariiq furan	Dhinac furan ama xarun furan
Voltage	AC220V,AC110V,DC24V
Tirada Diodes	17, 32
Tirada Biraha	94-33 Beams, 154-94 Beams

Faa'iidooyinkayaga

1. Iyada oo shaqada is-hubinta, Power sanduuqa wax soo saarka caadiga ah iyo is-hubinta

2. Ku aflaxay Jarmalka TUV imtixaanada, oo u hoggaansamo heerarka caalamiga ah ee la xidhiidha

3. Shaqada hurdada, waxay dheeraysaa nolosha shaqada ee alaabta

4. Qaado tignoolajiyada cusub, PCB oo leh awood xoog leh oo iska caabin daxalka ah, iyo awood xoog leh oo la qabsiga goobta, xasilloon oo la isku halayn karo

5. Naqshad muuqaal qurux badan, rakibid fudud, oo ku habboon inta badan wiishashka calaamadaha

6. Farsamooyinka sare iyo qalabka, farsamooyinka dusha sare ee SMT oo lagu kalsoonaan karo

7. Ikhtiyaar u ah isticmaalayaashu inay doortaan wax soo saarka NPN/PNP

Daahyada nalka wiishka waa aalad ilaalinta badbaadada albaabka wiishka oo la sameeyay iyadoo la adeegsanayo mabda'a soo saarista korantada. Waxay ku habboon tahay dhammaan wiishka waxayna ilaalisaa badbaadada rakaabka soo galaya iyo ka baxaya wiishka. Daahyada iftiinka wiishku waxa uu ka kooban yahay saddex qaybood: gudbiyeyaasha infrared-ka iyo kuwa qaata ee lagu rakibay labada dhinac ee albaabka gaadhiga wiishka, iyo fiilooyinka dabacsan ee gaarka ah. Baahiyaha ilaalinta deegaanka iyo badbaadinta tamarta, wiishash aad iyo aad u badan ayaa ka tagay sanduuqa korontada. Qaar ka mid ah noocyada daahyada iftiinka waa inay adeegsadaan sanduuqyada korantada sababtoo ah difaacooda liita faragelinta elektromagnetic. Si kastaba ha ahaatee, iyada oo caan ka ah fikradda wiishashka cagaaran, daahyada iftiinka aan lahayn sanduuqyada korontada ayaa ah isbeddel. Sababtoo ah habka loo beddelayo 220V ilaa 24V waxay ku xidhan tahay inuu lumiyo tamar badan.

Daahyada iftiinka THY-LC-917 wuxuu ku qalabaysan yahay iskaanka firfircoon ee CPU ay maamusho ee LED tuubo iftiimisa daahyada caadiga ah. LED-ka laba-midabka leh ee band-qaabeeya ayaa soo bandhigaya xaaladda goobta ilaalinta daahyada iftiinka, si daaha iftiinka uu saameyn muuqaal ah u yeesho shaqada ilaalinta caadiga ah. Dadnimo badan

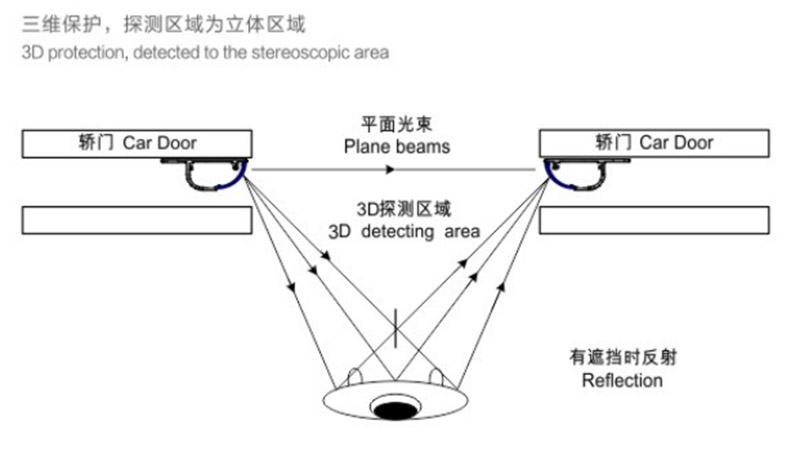

Waxaa jira dhowr tuubbo oo soo saara infrared oo ku yaal dhamaadka daahyada iftiinka. Sida ay gacanta ku hayaan MCU, tuubooyinka soo baxaya iyo kuwa qaadanaya ayaa si isdaba joog ah u shidmay, iftiinka ka soo baxaya hal madax ayaa helaya madax badan oo qaata si ay u sameeyaan iskaanka kanal badan. Iyada oo la adeegsanayo iskaanka joogtada ah ee aagga albaabka baabuurka ee kor ilaa hoos, daah iftiin cufan oo ilaalin infrared ah ayaa la sameeyay. Marka mid ka mid ah fallaadhaha la xannibo, maadaama beddelka sawir-qaadista aan la xaqiijin karin, daahyada iftiinka ayaa xukumaya in ay jirto xannibaad, sidaas darteedna waxay soo saartaa signalka joojinta. Digniintu waxay noqon kartaa calaamadda beddelka ama calaamad sare iyo mid hoose. Ka dib marka nidaamka xakamaynta uu helo signalka daahyada iftiinka, wuxuu isla markiiba soo saarayaa calaamada furitaanka albaabka, albaabka baabuurka wuxuu joojiyaa xidhitaanka oo u furaya dhinaca kale. Albaabka wiishka ayaa si caadi ah loo xiri karaa ka dib marka rakaabka ama xannibaadaha ay ka baxaan aagga digniinta, si loo gaaro ujeedada ilaalinta badbaadada. Ka fogow shilalka dadka lagu qabto wiishka.

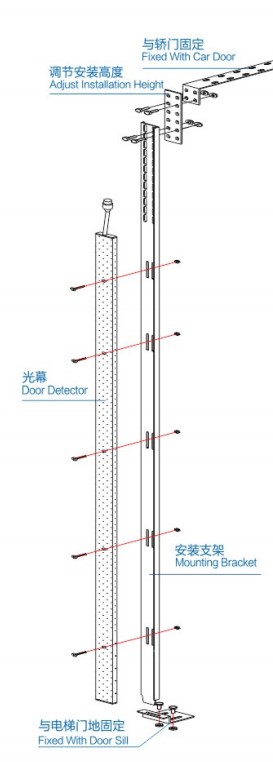

Waxaa jira laba siyaabood oo waaweyn oo lagu rakibo daaha iftiinka

1. Ku rakibida mobilada ee gudbiyaha iyo qaataha

Ku rakibida moobilka ee daahyada iftiinka waxaa loola jeedaa rakibidda iyo isticmaalka daahyada iftiinka gudbiyaha, qaboojiyaha, ama mid ka mid ah kuwan oo ku xiran albaabka baabuurka oo ku dhaqaaqa albaabka baabuurka. Duruufaha caadiga ah, gudbiyaha iyo qaataha waxa ay ku xidhan yihiin cidhifka laalaabida ee albaabka baabuurka.

Habka loo rakibo albaabka dhinac ayaa ah in lagu hagaajiyo daaha iftiinka ee baabuurka wiishka iyo cidhifka laalaabida ee albaabka baabuurka oo leh boolal.

Habka rakibaadda ee albaabka kala qaybsanaanta xaruntu waa in lagu hagaajiyo daahyada iftiinka ee ku yaal cidhifka laalaabka ee albaabka baabuurka wiishka oo leh boolal.

2. Rakibaadda go'an ee gudbiyaha iyo qaataha

Ku rakibida daahyada iftiinka ee go'an waxaa loola jeedaa rakibidda iyo isticmaalka gudbiyaha daahyada iftiinka iyo soo-qaadaha oo lagu dhejiyay dhammaadka albaabka albaabka baabuurka iyada oo loo marayo xirmo go'an. Gudbiyaha iyo qaataha ma dhaqaajin karaan albaabka baabuurka.
